Dây chuyền mạ kẽm nhúng nóng là gì?
Dây chuyền mạ kẽm nhúng nóng là hệ thống thiết bị được thiết kế để phủ một lớp kẽm lên bề mặt sản phẩm thép, sắt thông qua quá trình nhúng sản phẩm vào bể kẽm nóng chảy ở nhiệt độ cao.
Khác với một số phương pháp phủ bề mặt thông thường, mạ kẽm nhúng nóng tạo ra lớp bảo vệ có khả năng hạn chế quá trình oxy hóa và ăn mòn của kim loại nền.
Phương pháp này được ứng dụng rộng rãi trong nhiều lĩnh vực như:
• Kết cấu thép.
• Cột thép và trụ điện.
• Lan can, hàng rào thép.
• Thép hình.
• Bu lông, đai ốc và phụ kiện.
• Kết cấu nhà xưởng.
• Thiết bị giao thông.
• Linh kiện và sản phẩm cơ khí.
• Các sản phẩm thép sử dụng ngoài trời.
Một dây chuyền mạ kẽm nhúng nóng hoàn chỉnh không chỉ bao gồm bể kẽm mà còn có nhiều công đoạn xử lý bề mặt, gia nhiệt, nhúng kẽm, làm nguội, kiểm tra và hoàn thiện sản phẩm.
2. Nguyên lý hoạt động của dây chuyền mạ kẽm nhúng nóng
Nguyên lý cơ bản của công nghệ mạ kẽm nhúng nóng là làm sạch bề mặt thép → xử lý hóa học → sấy/gia nhiệt → nhúng vào kẽm nóng chảy → làm nguội → hoàn thiện → kiểm tra.
Có thể hình dung dây chuyền theo sơ đồ:
Thép đầu vào → Tẩy dầu → Tẩy gỉ → Rửa → Trợ dung → Sấy → Nhúng kẽm → Làm nguội → Hoàn thiện → Kiểm tra → Đóng gói
Mỗi công đoạn đều ảnh hưởng đến chất lượng lớp mạ cuối cùng.
Nếu bề mặt thép không được làm sạch tốt, lớp kẽm có thể không bám đồng đều hoặc xuất hiện các khuyết tật trên bề mặt sản phẩm.
3. Quy trình mạ kẽm nhúng nóng chi tiết
3.1. Kiểm tra và xử lý sản phẩm đầu vào
Trước khi đưa sản phẩm vào dây chuyền, cần kiểm tra:
• Kích thước sản phẩm.
• Vật liệu.
• Tình trạng bề mặt.
• Dầu mỡ.
• Sơn hoặc lớp phủ cũ.
• Gỉ sét.
• Thiết kế sản phẩm có phù hợp với quá trình nhúng hay không.
Đối với các kết cấu thép có kích thước lớn, việc thiết kế lỗ thoát khí và lỗ thoát kẽm phù hợp cũng rất quan trọng.
3.2. Tẩy dầu
Sản phẩm thép có thể chứa dầu gia công, dầu chống gỉ hoặc các chất bẩn trên bề mặt.
Công đoạn tẩy dầu giúp loại bỏ các chất này trước khi chuyển sang bước xử lý tiếp theo.
Nếu dầu mỡ còn tồn tại trên bề mặt, quá trình tẩy gỉ và tạo lớp mạ có thể bị ảnh hưởng.
3.3. Tẩy gỉ
Sau khi tẩy dầu, sản phẩm được đưa qua bể tẩy gỉ để loại bỏ:
• Gỉ sắt.
• Oxit kim loại.
• Cặn bẩn vô cơ.
• Các lớp oxit trên bề mặt.
Mục tiêu là tạo ra bề mặt kim loại đủ sạch để kẽm có thể tiếp xúc và phản ứng với thép trong quá trình nhúng.
📷 VỊ TRÍ ẢNH 2 – Chèn hình ảnh minh họa tại đây.
3.4. Rửa và xử lý bề mặt
Sau các công đoạn hóa chất, sản phẩm cần được rửa để hạn chế lượng hóa chất còn bám trên bề mặt.
Việc bố trí hệ thống bể rửa phù hợp giúp kiểm soát quá trình tiền xử lý và hạn chế hiện tượng kéo theo hóa chất giữa các bể.
Đối với các nhà máy có công suất lớn, thiết kế hệ thống xử lý nước thải và kiểm soát hóa chất cần được tính toán ngay từ giai đoạn thiết kế dây chuyền.
3.5. Công đoạn trợ dung
Trợ dung giúp chuẩn bị bề mặt thép trước khi nhúng vào bể kẽm.
Sau công đoạn này, sản phẩm thường được đưa qua khu vực sấy hoặc gia nhiệt để loại bỏ độ ẩm và chuẩn bị cho quá trình nhúng.
Đây là một trong những công đoạn cần được kiểm soát tốt nhằm đảm bảo tính ổn định của quá trình mạ.
3.6. Sấy và gia nhiệt
Trước khi nhúng vào bể kẽm nóng chảy, sản phẩm cần được kiểm soát độ ẩm.
Hệ thống sấy có thể được thiết kế theo quy mô và đặc điểm sản phẩm của từng nhà máy.
Các yếu tố cần quan tâm gồm:
• Công suất dây chuyền.
• Kích thước sản phẩm.
• Thời gian lưu.
• Nhiệt độ.
• Nhiên liệu sử dụng.
• Khả năng thu hồi và tận dụng nhiệt.

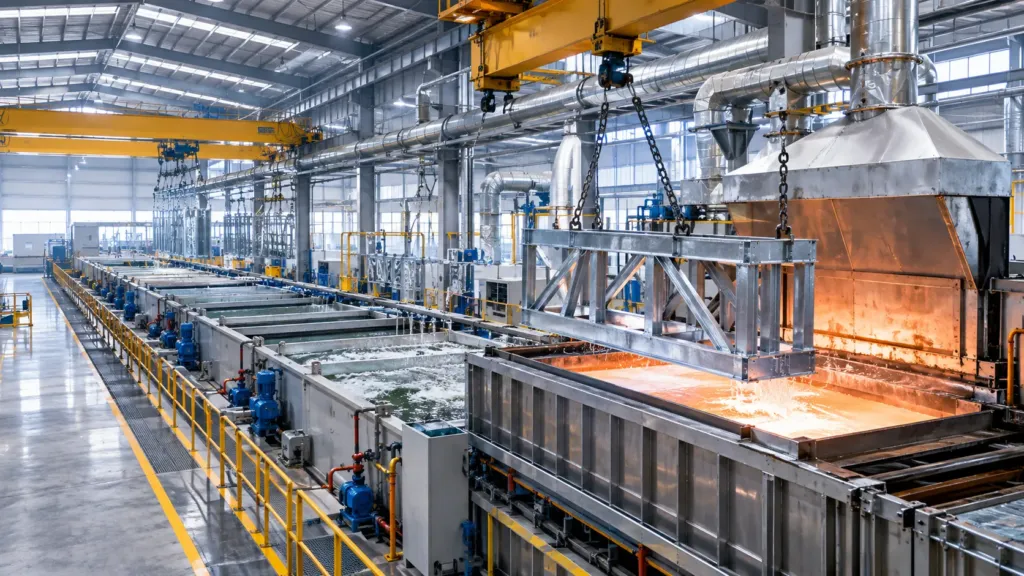

3.7. Nhúng sản phẩm vào bể kẽm nóng chảy
Đây là công đoạn trung tâm của dây chuyền mạ kẽm nhúng nóng.
Sản phẩm sau khi xử lý bề mặt được đưa vào bể kẽm nóng chảy bằng hệ thống cẩu hoặc thiết bị nâng hạ chuyên dụng.
Khi tiếp xúc với kẽm nóng chảy, trên bề mặt thép hình thành các lớp hợp kim giữa sắt và kẽm, phía ngoài cùng là lớp kẽm.
Thời gian nhúng cần được kiểm soát dựa trên:
• Kích thước sản phẩm.
• Khối lượng.
• Hình dạng kết cấu.
• Thành phần vật liệu.
• Thiết kế sản phẩm.
• Yêu cầu chất lượng lớp mạ.
3.8. Làm nguội và hoàn thiện sản phẩm
Sau khi ra khỏi bể kẽm, sản phẩm được đưa sang khu vực làm nguội.
Tùy theo thiết kế dây chuyền và yêu cầu sản phẩm, có thể bố trí thêm các công đoạn hoàn thiện như:
• Loại bỏ phần kẽm dư.
• Kiểm tra bề mặt.
• Xử lý các vị trí đặc biệt.
• Làm sạch.
• Đo chiều dày lớp mạ.
• Kiểm tra ngoại quan.
Cuối cùng, sản phẩm được phân loại, lưu kho hoặc chuyển sang công đoạn đóng gói.
4. Các thiết bị chính trong dây chuyền mạ kẽm nhúng nóng
4.1. Hệ thống bể tiền xử lý
Bao gồm các bể phục vụ:
• Tẩy dầu.
• Tẩy gỉ.
• Rửa.
• Trợ dung.
• Các công đoạn xử lý liên quan.
Vật liệu chế tạo bể cần được lựa chọn phù hợp với loại hóa chất và điều kiện vận hành.
4.2. Bể kẽm
Bể kẽm là thiết bị quan trọng nhất trong dây chuyền.
Kích thước bể cần được tính toán dựa trên:
• Kích thước sản phẩm lớn nhất.
• Sản lượng dự kiến.
• Phương pháp nhúng.
• Không gian nhà xưởng.
• Phương án gia nhiệt.
• Khả năng vận chuyển sản phẩm.
Việc lựa chọn kích thước bể không nên chỉ dựa trên sản lượng trung bình mà cần tính đến sản phẩm lớn nhất mà nhà máy dự kiến gia công.
4.3. Hệ thống gia nhiệt
Hệ thống gia nhiệt có nhiệm vụ duy trì điều kiện nhiệt độ phù hợp cho bể kẽm.
Tùy thiết kế, hệ thống có thể sử dụng các giải pháp nhiên liệu và thiết bị gia nhiệt khác nhau.
Các yếu tố cần đánh giá gồm:
• Công suất.
• Hiệu suất nhiệt.
• Mức tiêu hao nhiên liệu.
• Khả năng điều khiển.
• Độ ổn định nhiệt.
• Khả năng bảo trì.
4.4. Hệ thống cẩu và nâng hạ
Đây là thành phần rất quan trọng trong nhà máy mạ kẽm.
Cẩu phải đảm bảo khả năng:
• Nâng sản phẩm.
• Di chuyển giữa các công đoạn.
• Định vị chính xác.
• Đảm bảo tải trọng.
• Hoạt động ổn định trong môi trường nhiệt độ cao.
Với nhà máy có sản lượng lớn, việc tối ưu đường đi của cẩu có thể ảnh hưởng đáng kể đến năng suất toàn dây chuyền.
📷 VỊ TRÍ ẢNH 4 – Chèn hình ảnh minh họa tại đây.
4.5. Hệ thống hút và xử lý khói
Trong quá trình mạ và xử lý bề mặt có thể phát sinh hơi, khói hoặc khí cần được thu gom và xử lý.
Vì vậy, hệ thống hút khói và xử lý khí là một hạng mục cần được tính toán trong thiết kế nhà máy.
Một hệ thống hoàn chỉnh thường bao gồm:
Điểm phát sinh → Chụp hút → Đường ống → Thiết bị xử lý → Quạt → Ống xả
Thiết kế hệ thống cần tính đến lưu lượng khí, nhiệt độ, tính chất khí phát sinh và điều kiện vận hành thực tế.
4.6. Hệ thống xử lý nước thải
Các công đoạn tiền xử lý sử dụng hóa chất có thể phát sinh nước thải cần được thu gom và xử lý.
Một hệ thống xử lý nước thải phù hợp cần được thiết kế dựa trên:
• Công suất nhà máy.
• Lưu lượng nước thải.
• Thành phần nước thải.
• Quy trình sử dụng hóa chất.
• Yêu cầu môi trường.
• Quy định pháp luật hiện hành.
Đây là hạng mục không nên xem nhẹ khi lập dự toán đầu tư nhà máy.
4.7. Hệ thống điều khiển và giám sát
Những dây chuyền hiện đại có thể tích hợp hệ thống điều khiển nhằm theo dõi và quản lý nhiều thông số trong quá trình sản xuất.
Một hệ thống điều khiển có thể bao gồm:
• Tủ điện.
• PLC.
• Cảm biến.
• Màn hình HMI.
• Thiết bị đo nhiệt độ.
• Thiết bị cảnh báo.
• Hệ thống giám sát.
Việc tự động hóa phù hợp có thể giúp giảm thao tác thủ công, hỗ trợ kiểm soát quy trình và nâng cao tính ổn định trong vận hành.
5. Chi phí đầu tư dây chuyền mạ kẽm nhúng nóng bao nhiêu?
Đây là câu hỏi được rất nhiều doanh nghiệp quan tâm khi bắt đầu xây dựng nhà máy.
Tuy nhiên, không có một mức giá cố định cho mọi dây chuyền mạ kẽm nhúng nóng.
Chi phí đầu tư phụ thuộc vào quy mô và cấu hình thực tế.
Các yếu tố chính gồm:
5.1. Kích thước bể kẽm
Bể càng lớn, yêu cầu về:
• Vật liệu.
• Kết cấu.
• Hệ thống gia nhiệt.
• Nhà xưởng.
• Cẩu nâng.
càng cao.
5.2. Công suất nhà máy
Một dây chuyền phục vụ sản lượng nhỏ sẽ có cấu hình rất khác với nhà máy công suất lớn.
Doanh nghiệp cần xác định:
Sản lượng/ngày → Sản lượng/tháng → Chủng loại sản phẩm → Kích thước sản phẩm → Công suất thiết kế
trước khi lập dự toán.
5.3. Mức độ tự động hóa
Dây chuyền thủ công, bán tự động và tự động hóa cao có mức đầu tư khác nhau.
Tự động hóa có thể tăng chi phí ban đầu nhưng đổi lại có thể hỗ trợ:
• Giảm thao tác thủ công.
• Kiểm soát quy trình.
• Tăng tính ổn định.
• Quản lý dữ liệu sản xuất.
• Giảm phụ thuộc vào thao tác của người vận hành.
5.4. Nhà xưởng và hạ tầng
Ngoài thiết bị công nghệ, nhà đầu tư còn phải tính đến:
• Nhà xưởng.
• Nền móng.
• Hệ thống điện.
• Hệ thống cấp nước.
• Hệ thống khí/nhiên liệu.
• Cẩu.
• Kho nguyên liệu.
• Kho thành phẩm.
• Hệ thống PCCC.
• Hệ thống xử lý môi trường.
Do đó, khi hỏi “chi phí dây chuyền mạ kẽm nhúng nóng bao nhiêu?”, cần phân biệt rõ chi phí thiết bị và tổng vốn đầu tư nhà máy.
6. Bảng tham khảo các nhóm chi phí đầu tư
| Hạng mục | Nội dung |
|---|---|
| Thiết bị tiền xử lý | Bể tẩy dầu, tẩy gỉ, rửa, trợ dung |
| Bể kẽm | Bể chứa kẽm và hệ thống liên quan |
| Hệ thống gia nhiệt | Thiết bị đốt và điều khiển nhiệt |
| Cẩu nâng | Cẩu, móc, thiết bị nâng hạ |
| Hệ thống hút khói | Chụp hút, đường ống, quạt, thiết bị xử lý |
| Xử lý nước thải | Bể xử lý và thiết bị phụ trợ |
| Điện điều khiển | Tủ điện, PLC, HMI, cảm biến |
| Nhà xưởng | Xây dựng, nền móng, kết cấu |
| Hạ tầng phụ trợ | Điện, nước, PCCC, kho bãi |
| Lắp đặt & vận hành thử | Lắp đặt, hiệu chỉnh, đào tạo |
Lưu ý: Tổng mức đầu tư thực tế cần được lập dựa trên hồ sơ kỹ thuật, công suất và mặt bằng cụ thể của từng dự án.
7. Những yếu tố cần xác định trước khi thiết kế dây chuyền
Doanh nghiệp không nên bắt đầu bằng việc hỏi đơn giá thiết bị trước khi xác định yêu cầu công nghệ.
Nên chuẩn bị tối thiểu các thông tin:
7.1. Sản phẩm cần mạ
• Thép hình?
• Kết cấu thép?
• Cột điện?
• Bu lông?
• Linh kiện cơ khí?
7.2. Kích thước sản phẩm lớn nhất
Đây là thông số đặc biệt quan trọng để xác định kích thước bể kẽm.
7.3. Khối lượng sản phẩm
Cần xác định:
kg/giờ – tấn/ngày – tấn/tháng
7.4. Mức độ tự động hóa
Doanh nghiệp có thể lựa chọn:
• Thủ công.
• Bán tự động.
• Tự động hóa một phần.
• Tự động hóa cao.
7.5. Mặt bằng nhà máy
Cần khảo sát:
• Chiều dài.
• Chiều rộng.
• Chiều cao.
• Vị trí cẩu.
• Khu vực hóa chất.
• Khu vực bể kẽm.
• Kho thành phẩm.
• Khu xử lý môi trường.
7.6. Yêu cầu môi trường
Đây là phần cần được tính toán ngay từ giai đoạn thiết kế thay vì bổ sung sau khi dây chuyền đã hoàn thiện.
8. Lợi ích của việc đầu tư dây chuyền mạ kẽm nhúng nóng phù hợp
8.1. Kiểm soát chất lượng
Quy trình được thiết kế đồng bộ giúp doanh nghiệp kiểm soát tốt hơn các công đoạn từ tiền xử lý đến hoàn thiện.
8.2. Tối ưu năng suất
Việc bố trí thiết bị, cẩu và khu vực sản xuất hợp lý giúp giảm thời gian vận chuyển giữa các công đoạn.
8.3. Tiết kiệm chi phí vận hành
Thiết kế phù hợp có thể giúp tối ưu:
• Nhiên liệu.
• Hóa chất.
• Điện năng.
• Nhân công.
• Thời gian sản xuất.
8.4. Dễ mở rộng
Một nhà máy được quy hoạch ngay từ đầu có thể thuận lợi hơn khi tăng công suất hoặc bổ sung thiết bị.
9. Những sai lầm thường gặp khi đầu tư nhà máy mạ kẽm
9.1. Chỉ quan tâm đến giá thiết bị
Giá thiết bị thấp chưa chắc đồng nghĩa với tổng chi phí đầu tư thấp.
Cần đánh giá cả:
Thiết bị + lắp đặt + vận hành + năng lượng + bảo trì + môi trường
9.2. Không xác định sản phẩm trước khi thiết kế
Nếu chưa xác định kích thước sản phẩm và công suất mà đã đặt thiết bị, doanh nghiệp có thể gặp khó khăn khi vận hành thực tế.
9.3. Bỏ qua hệ thống môi trường
Hệ thống xử lý khí và nước thải nên được tính toán đồng bộ với dây chuyền công nghệ.
9.4. Thiết kế mặt bằng thiếu tính toán
Cẩu, bể xử lý, bể kẽm, kho và khu vực thành phẩm cần có luồng di chuyển hợp lý.
Một mặt bằng không tối ưu có thể làm tăng thời gian vận chuyển và ảnh hưởng năng suất.
10. Có nên đầu tư dây chuyền mạ kẽm nhúng nóng?
Mạ kẽm nhúng nóng phù hợp với các doanh nghiệp có nhu cầu xử lý khối lượng lớn sản phẩm thép và muốn xây dựng năng lực mạ ngay tại nhà máy.
Tuy nhiên, quyết định đầu tư cần dựa trên:
• Sản lượng dự kiến.
• Loại sản phẩm.
• Kích thước sản phẩm.
• Thị trường.
• Mặt bằng.
• Chi phí năng lượng.
• Chi phí hóa chất.
• Nhân sự vận hành.
• Yêu cầu môi trường.
• Tổng vốn đầu tư.
Do đó, trước khi triển khai, doanh nghiệp nên thực hiện khảo sát mặt bằng và lập phương án công nghệ thay vì chỉ dựa trên một bảng báo giá thiết bị.
11. Vạn Lợi Pháp – Giải pháp thiết kế và triển khai dây chuyền công nghiệp
Đối với các dự án dây chuyền mạ kẽm nhúng nóng, việc lựa chọn đơn vị tư vấn và triển khai có kinh nghiệm là một yếu tố quan trọng.
Một phương án thiết kế tốt cần xem xét tổng thể:
Sản phẩm → Công suất → Công nghệ → Thiết bị → Mặt bằng → Tự động hóa → Môi trường → Chi phí đầu tư
Thay vì chỉ cung cấp từng thiết bị riêng lẻ, doanh nghiệp nên hướng tới một giải pháp đồng bộ, trong đó các công đoạn được thiết kế để phối hợp với nhau.
12. Kết luận
Dây chuyền mạ kẽm nhúng nóng là một hệ thống công nghiệp gồm nhiều công đoạn và thiết bị liên kết chặt chẽ, từ xử lý bề mặt, tẩy rửa, trợ dung, sấy, nhúng kẽm đến làm nguội, kiểm tra và hoàn thiện sản phẩm.
Để xây dựng một nhà máy hiệu quả, doanh nghiệp cần xác định rõ sản phẩm, công suất, kích thước bể, mức độ tự động hóa, mặt bằng và yêu cầu môi trường trước khi lập phương án đầu tư.
Đặc biệt, chi phí đầu tư dây chuyền mạ kẽm nhúng nóng không có một mức cố định, mà phụ thuộc vào quy mô, cấu hình thiết bị và yêu cầu thực tế của từng dự án.
Nếu doanh nghiệp đang có kế hoạch xây dựng hoặc nâng cấp nhà máy mạ kẽm, việc khảo sát hiện trạng và xây dựng phương án công nghệ ngay từ đầu sẽ giúp kiểm soát tốt hơn chi phí, năng suất và khả năng mở rộng trong tương lai.
FAQ – Câu hỏi thường gặp
Dây chuyền mạ kẽm nhúng nóng gồm những thiết bị gì?
Một dây chuyền cơ bản có thể gồm hệ thống bể tiền xử lý, bể kẽm, hệ thống gia nhiệt, cẩu nâng hạ, hệ thống làm nguội, thiết bị kiểm tra và các hệ thống phụ trợ về điện, hút khí và xử lý nước thải.
Chi phí đầu tư dây chuyền mạ kẽm nhúng nóng bao nhiêu?
Chi phí phụ thuộc vào công suất, kích thước sản phẩm, kích thước bể kẽm, mức độ tự động hóa, thiết bị môi trường, nhà xưởng và các hạng mục phụ trợ. Vì vậy cần lập dự toán theo từng dự án cụ thể.
Nhà máy mạ kẽm cần diện tích bao nhiêu?
Không có một diện tích tiêu chuẩn cho tất cả nhà máy. Diện tích phụ thuộc vào kích thước dây chuyền, bể kẽm, sản lượng, hệ thống cẩu, kho nguyên liệu, kho thành phẩm và các công trình phụ trợ.
Mạ kẽm nhúng nóng được ứng dụng cho sản phẩm nào?
Công nghệ này thường được sử dụng cho nhiều sản phẩm thép và kết cấu kim loại như kết cấu thép, cột thép, lan can, hàng rào, thép hình, bu lông và nhiều sản phẩm cơ khí khác.
