REF. ED-01

Dây chuyền sơn điện di (ED)

Công nghệ sơn điện di (Electrodeposition – ED) là phương pháp phủ bề mặt tiên tiến nhất hiện nay, sử dụng dòng điện để lắng đọng hạt sơn lên bề…

REF. ED-01 Dây chuyền sơn điện di (ED)

Dây chuyền sơn điện di (ED) ED-01

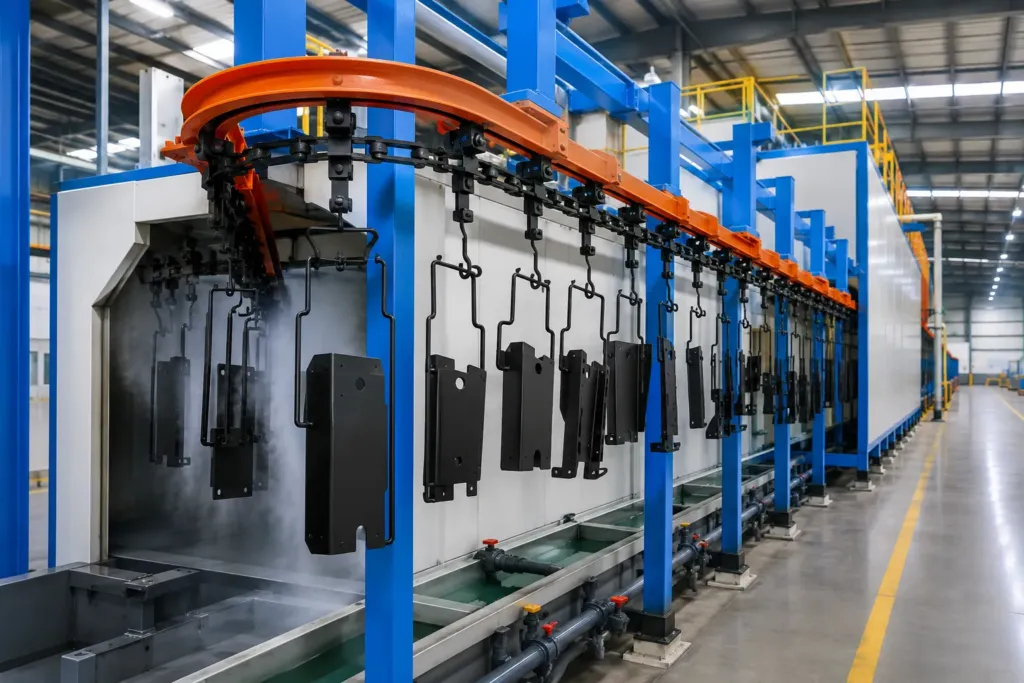

Dây chuyền sơn điện di (ED)

Công nghệ sơn điện di (Electrodeposition – ED) là phương pháp phủ bề mặt tiên tiến nhất hiện nay, sử dụng dòng điện để lắng đọng hạt sơn lên bề mặt kim loại. Vạn Lợi Pháp cung cấp hệ thống ED khép kín hoàn toàn tự động, đảm bảo màng sơn đồng đều tuyệt đối kể cả ở những góc khuất, hốc nhỏ, chống ăn mòn vượt trội.

Ứng dụng thực tế

Phụ tùng ô tô & xe máyKhung vỏ máy mócThiết bị điện tửChi tiết cơ khí phức tạp

Quy trình công nghệ cơ bản

Tiền xử lý — Tẩy dầu, tẩy rỉ, định hình, phốt phát hóa.

Rửa nước DI — Khử ion, đảm bảo bề mặt siêu sạch.

Nhúng sơn ED — Trong bể điện phân, chỉnh áp suất & điện thế.

Rửa thu hồi UF — Ultrafiltration, tiết kiệm sơn thất thoát.

Sấy chín màng sơn — Nhiệt độ 160–180°C.

Nhận Tư Vấn Dây chuyền sơn điện di (ED)

Về Vạn Lợi Pháp

Công Nghệ Sơn Điện Di (E-Coating) Là Gì?

Sơn điện di (Electrodeposition - ED) hay còn gọi là E-coating, là quá trình sơn sử dụng dòng điện một chiều để làm cho các hạt sơn mang điện tích lơ lửng trong môi trường nước di chuyển và bám chặt vào bề mặt kim loại.

Tại Vạn Lợi Pháp, chúng tôi thiết kế và chế tạo các dây chuyền sơn ED tự động hóa 100%. Công nghệ này đặc biệt phù hợp cho các chi tiết kim loại có hình dáng phức tạp, nhiều góc khuất mà các phương pháp sơn phun thông thường không thể tiếp cận được.

Tích hợp công nghệ Anode/Cathode tiên tiến..
Hệ thống kiểm soát nhiệt độ và điện thế tự động (PLC).
Hệ thống thu hồi UF (Ultrafiltration) tiết kiệm sơn tối đa.

Xem Hồ Sơ Năng Lực

Tại sao chọn sơn ED?

Ưu Điểm Vượt Trội Của Hệ Thống

Chống Ăn Mòn Tuyệt Đối

Khả năng chịu thử nghiệm phun muối lên đến hàng nghìn giờ, bảo vệ kim loại tối đa trước môi trường khắc nghiệt.

Độ Phủ Đồng Đều

Màng sơn có độ dày siêu đồng nhất (thường từ 15-25 micron), bám kín mọi góc cạnh, khe hẹp, hốc sâu của sản phẩm.

Thân Thiện Môi Trường

Sơn ED chủ yếu là sơn gốc nước (chứa lượng VOC rất thấp), không gây độc hại, dễ dàng xử lý nước thải.

Hiệu Suất Đạt 98%

Nhờ hệ thống lọc màng UF thu hồi sơn thừa sau khi nhúng, tỷ lệ hao hụt nguyên liệu gần như bằng không.

Chuẩn hóa chất lượng

Quy Trình Hoạt Động Của Dây Chuyền

01 Bước

Tiền Xử Lý Bề Mặt (Pre-treatment)

Sản phẩm đi qua chuỗi các bể nhúng: Tẩy dầu kiềm, Rửa nước, Tẩy rỉ axit, Định hình bề mặt và Phốt phát hóa kẽm (Zinc Phosphate) để tạo lớp màng chân bám cho sơn.

Công nghệ kiểm soát nồng độ hóa chất tự động

02 Bước

Rửa Nước Tinh Khiết (DI Water Rinsing)

Sản phẩm được rửa sạch hoàn toàn bằng nước khử ion (DI) nhiều lần để loại bỏ các ion tạp chất, đảm bảo bề mặt không bị nhiễm điện ngoài ý muốn trước khi vào bể sơn.

Độ dẫn điện của nước < 10 µS/cm

03 Bước

Nhúng Sơn Điện Di (ED Coating Bath)

Sản phẩm được nhúng ngập vào bể sơn ED tích điện. Dưới tác dụng của dòng điện một chiều (thường từ 200V - 400V), các hạt sơn mang điện tích trái dấu sẽ bám dính chặt vào bề mặt kim loại.

Sơn Cathodic (CED) hoặc Anodic (AED)

04 Bước

Rửa Thu Hồi (UF Rinsing)

Sau khi ra khỏi bể sơn, sản phẩm mang theo một lượng sơn thừa (sơn chưa bám điện). Hệ thống vòi phun sẽ dùng nước lọc UF xịt rửa, đưa lượng sơn này quay trở lại bể chính.

Tiết kiệm > 95% lượng sơn hao hụt

05 Bước

Sấy Chín Màng Sơn (Baking)

Sản phẩm chạy qua lò sấy gia nhiệt độ từ 160°C đến 190°C trong vòng 20 - 30 phút. Tại đây, lớp màng sơn đóng rắn lại, tạo thành bề mặt cứng cáp, nhẵn mịn và chống ăn mòn tuyệt đối.

Gia nhiệt bằng Gas, Dầu DO hoặc Điện

Đa dạng lĩnh vực

Ứng Dụng Thực Tế Của Sơn ED

Công Nghiệp Ô tô & Xe Máy

Sơn lót khung gầm xe, vành xe, các chi tiết phụ tùng cơ khí chịu ma sát và môi trường khắc nghiệt.

Điện Tử & Viễn Thông

Sơn vỏ máy bơm, tủ điện, linh kiện tản nhiệt và các chi tiết đòi hỏi độ mỏng đều của màng sơn.

Thiết Bị Gia Dụng

Vỏ máy giặt, linh kiện máy lạnh, các thiết bị cơ khí dân dụng yêu cầu độ bền thẩm mỹ cao.

Thiết Kế Dây Chuyền Sơn ED Dành Riêng Cho Bạn

Liên hệ với chuyên gia của Vạn Lợi Pháp để được khảo sát mặt bằng, tư vấn công suất và nhận bản vẽ thiết kế 3D hệ thống hoàn toàn miễn phí.

Nhận Báo Giá Hệ Thống ED 0978 141 717
