Tổng Quan Dự Án Dây Chuyền Sơn Điện Di

Trong ngành sản xuất nhôm đúc và linh kiện cơ khí, yêu cầu về chất lượng bề mặt, tính đồng đều của lớp phủ và khả năng tổ chức sản xuất liên tục ngày càng được đặt lên hàng đầu. Đáp ứng xu hướng này, Vạn Lợi Pháp đã triển khai dự án lắp đặt dây chuyền sơn ED-Coating tự động chuyên dụng cho sản phẩm nhôm đúc tại KCN Hố Nai.

Dây chuyền được xây dựng theo mô hình liên tục, tích hợp đồng bộ các công đoạn: xử lý bề mặt → sơn điện di → UF → rửa → xử lý nước → kiểm soát nhiệt độ → sấy, kết hợp hệ thống băng tải tự động và tủ điều khiển tập trung.

Quy Trình Công Nghệ Sơn ED-Coating Liên Tục

Dây chuyền sơn điện di được bố trí theo quy trình khép kín, trong đó sản phẩm nhôm đúc được treo trên băng tải và di chuyển liên tục qua từng công đoạn:

Tẩy dầu → Rửa 1 → Rửa 2 → Nano Zirconium → Sơn ED → UF/Rửa sau sơn → Rửa → Sấy → Thành phẩm

Việc tổ chức các công đoạn trên cùng một dây chuyền sơn tự động giúp:

• Giảm thiểu thao tác thủ công
• Kiểm soát ổn định thời gian xử lý tại mỗi bể
• Đảm bảo tốc độ vận chuyển sản phẩm đồng nhất

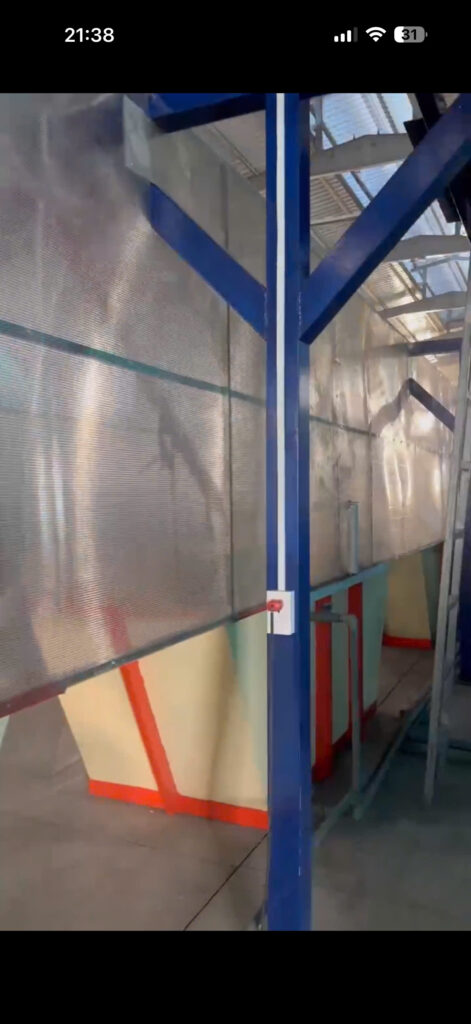

Hệ Thống Xử Lý Bề Mặt Trước Sơn

Trước khi đưa vào bể sơn điện di, sản phẩm nhôm đúc phải trải qua hệ thống xử lý bề mặt nghiêm ngặt:

• Tẩy dầu: Loại bỏ dầu gia công, bụi bẩn và chất nhiễm bẩn trên bề mặt
• Rửa 2 cấp: Đảm bảo sạch hoàn toàn hóa chất tẩy
• Nano Zirconium: Tạo lớp nền bảo vệ, tăng độ bám dính cho lớp sơn ED

Lưu ý kỹ thuật: Chất lượng bề mặt trước khi sơn ảnh hưởng trực tiếp đến quá trình hình thành màng sơn và chất lượng thành phẩm cuối cùng.

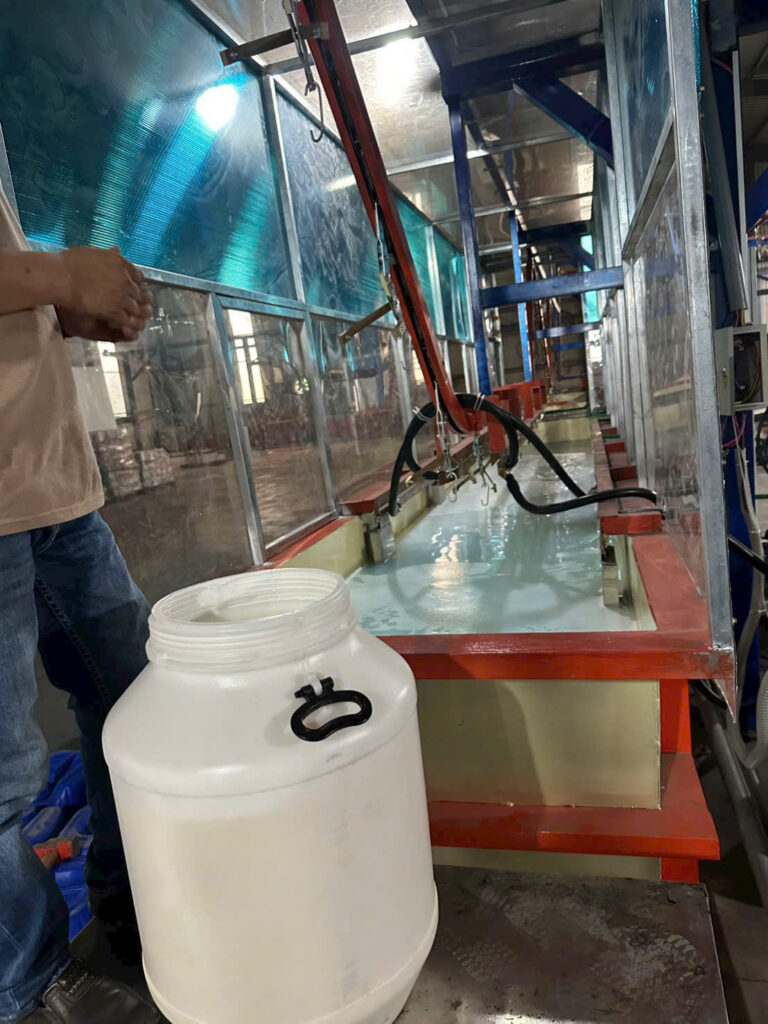

Bể Sơn ED-Coating 4,5 m³ – Trung Tâm Dây Chuyền

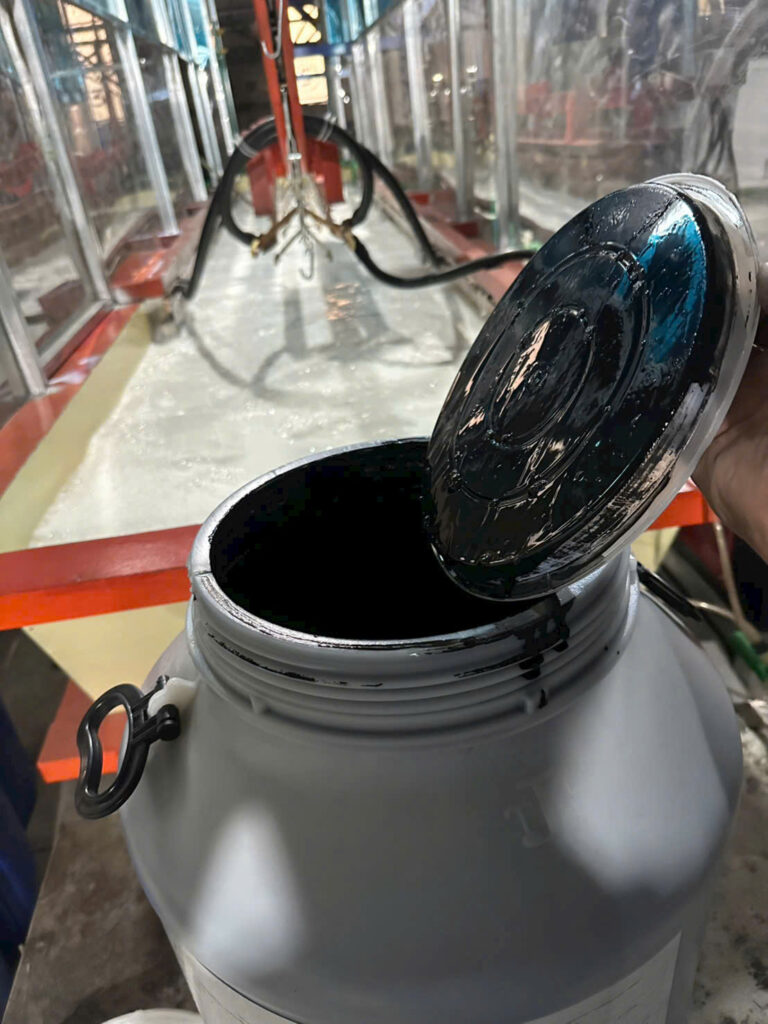

Trung tâm của toàn bộ dây chuyền sơn ED-Coating là bể sơn điện di dung tích 4,5 m³, chiều dài khoảng 6 mét. Vạn Lợi Pháp cung cấp sơn ED epoxy màu đen chuyên dụng cho nhôm đúc.

Nguyên Lý Hoạt Động

Trong quá trình sơn điện di, sản phẩm được nhúng trong bể sơn và chịu tác động của điện trường. Các hạt sơn di chuyển và lắng đọng đều lên bề mặt sản phẩm, hình thành lớp màng sơn bảo vệ.

Thông Số Vận Hành Cần Kiểm Soát

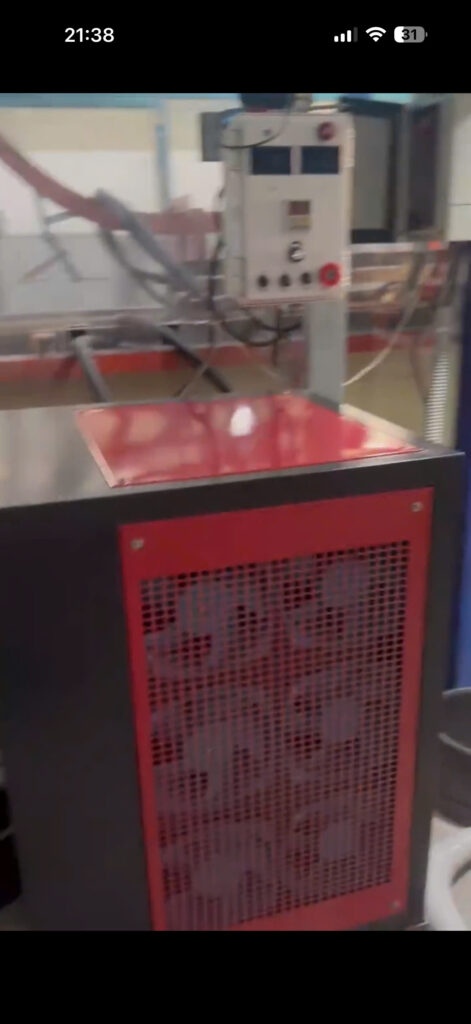

• Điện áp chỉnh lưu: 140 – 180 V (điều chỉnh linh hoạt)
• Thời gian nhúng sơn
• Nhiệt độ bể sơn
• Độ dẫn điện
• pH và hàm lượng sơn
• Hệ thống tuần hoàn bể sơn

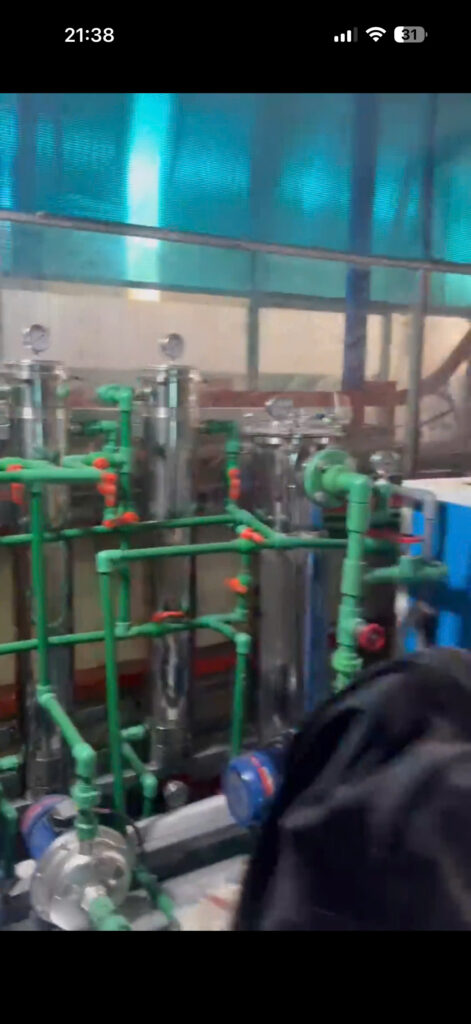

Hệ Thống UF Và Rửa Sau Sơn

Sau khi ra khỏi bể sơn ED, sản phẩm mang theo một lượng sơn dư trên bề mặt. Dây chuyền được trang bị 3 hệ thống Ultrafiltration (UF) kết hợp công đoạn rửa sau sơn.

Vai Trò Của Hệ Thống UF

• Thu hồi phần sơn kéo theo, giảm hao phí nguyên liệu
• Quản lý dòng nước rửa hiệu quả
• Duy trì sự ổn định của hệ thống sơn trong quá trình vận hành liên tục

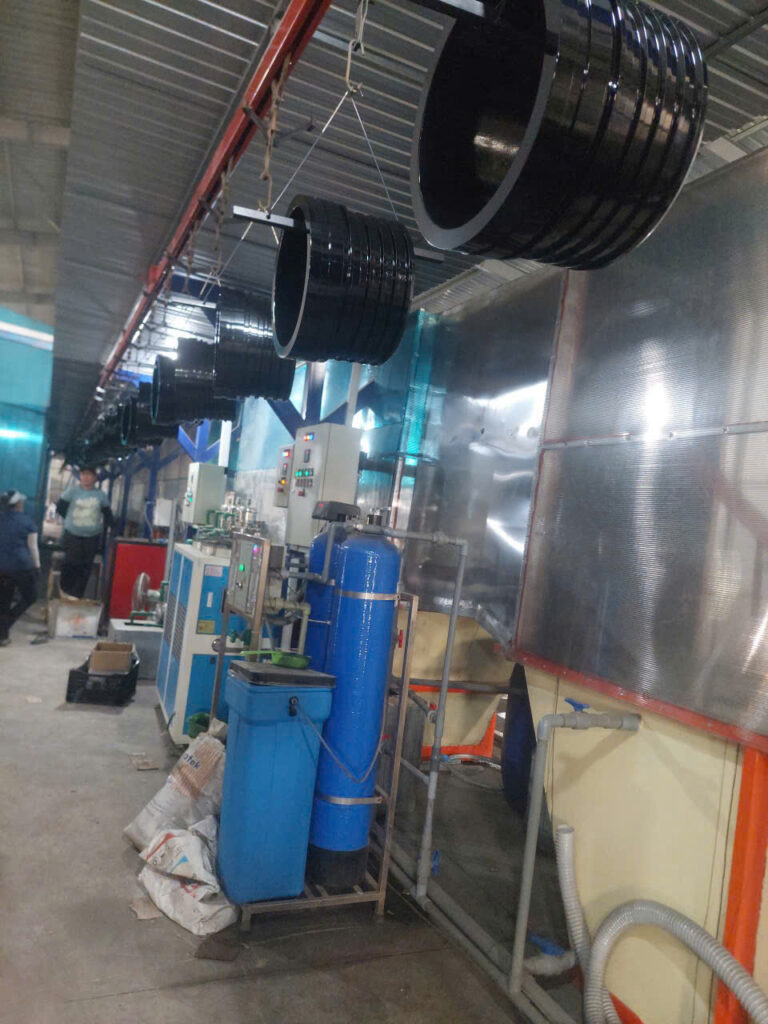

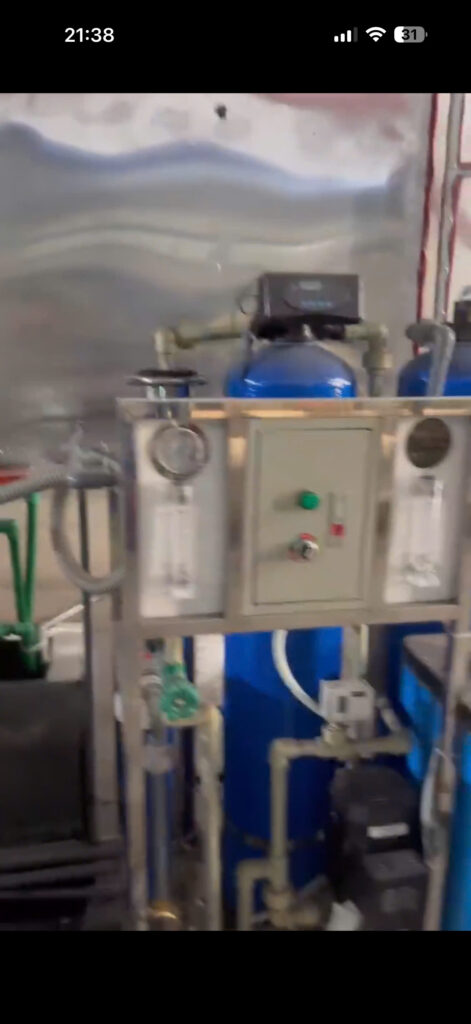

Hệ Thống Nước DI Và Lọc Tuần Hoàn

Chất lượng nước là yếu tố then chốt đối với dây chuyền sơn điện di công nghệ cao. Hệ thống được trang bị:

• Hệ thống nước DI (Deionized): Cung cấp nước tinh khiết cho các công đoạn rửa và công nghệ
• Hệ thống lọc tuần hoàn: Duy trì dòng chảy ổn định, hạn chế tạp chất ảnh hưởng đến chất lượng màng sơn

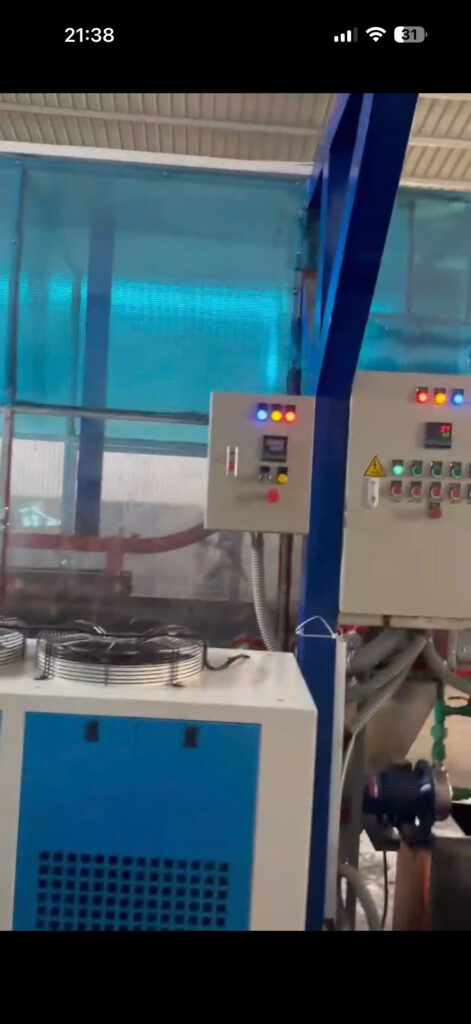

Hệ Thống Chiller Kiểm Soát Nhiệt Độ

Nhiệt độ bể sơn ED có ảnh hưởng trực tiếp đến quá trình vận hành và chất lượng màng sơn. Dây chuyền tích hợp hệ thống Chiller chuyên dụng nhằm:

• Ổn định nhiệt độ bể sơn trong suốt quá trình sản xuất
• Đảm bảo độ nhất quán của lớp phủ trên từng sản phẩm
• Hỗ trợ vận hành liên tục, kéo dài tuổi thọ hóa chất sơn

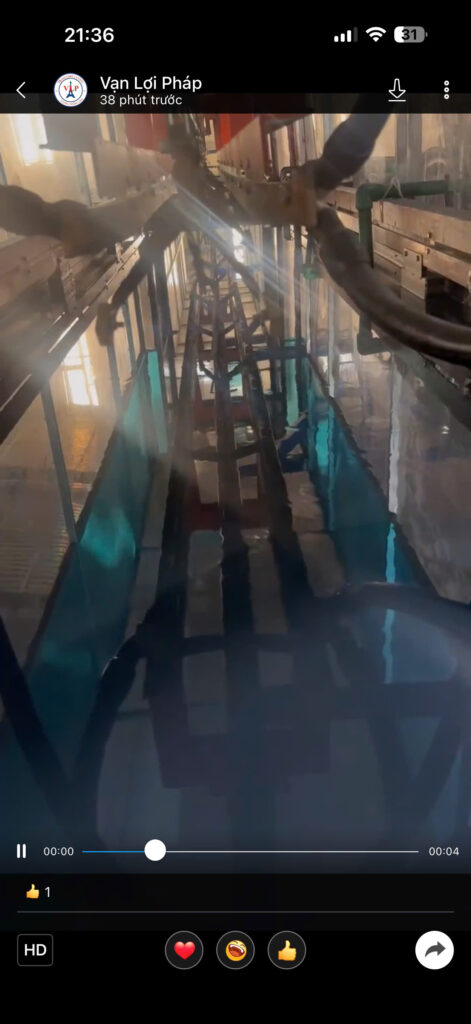

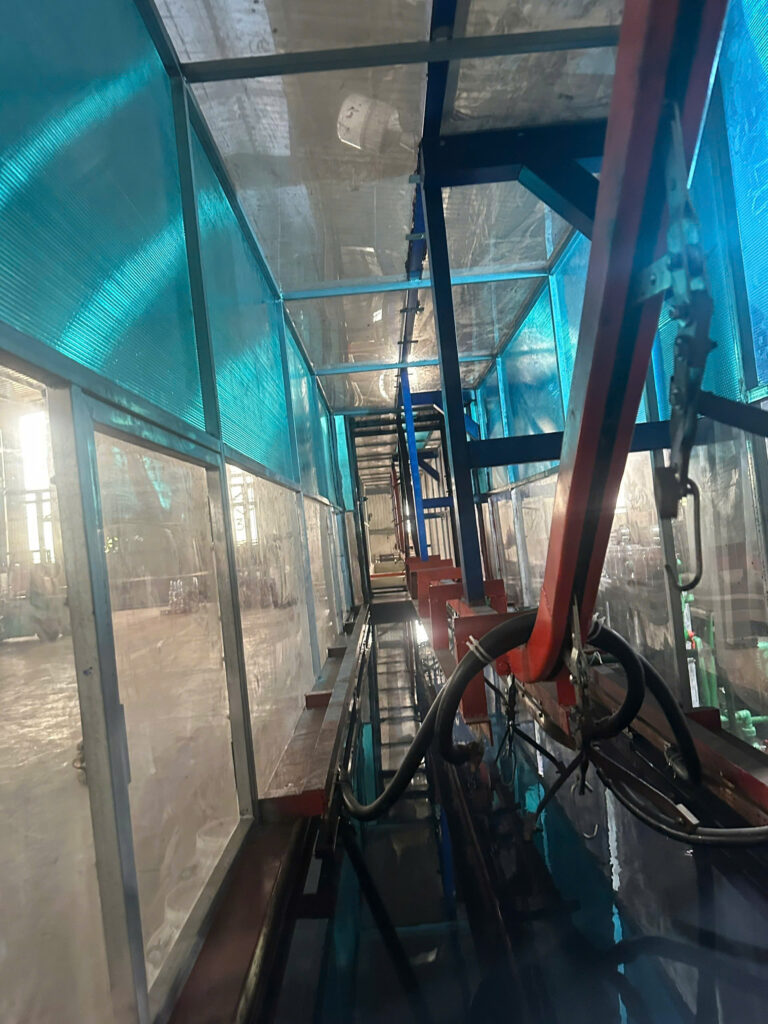

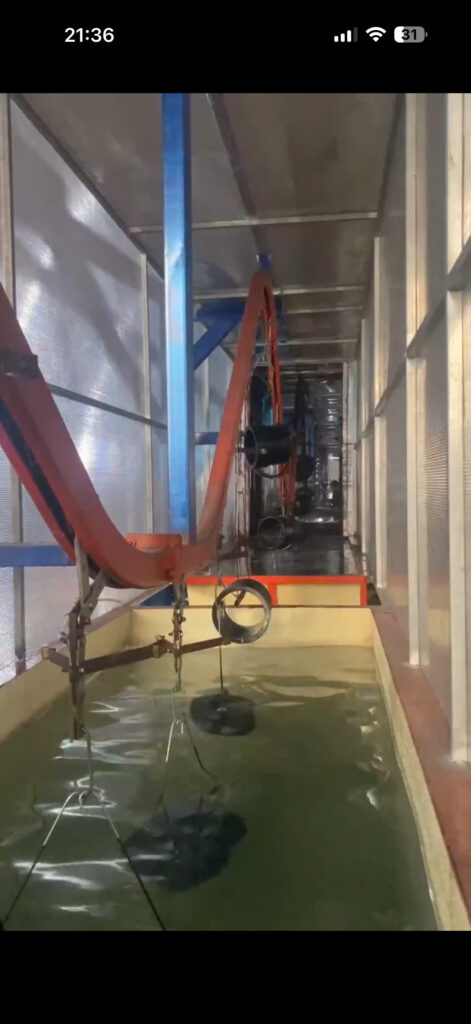

Băng Tải Treo Tự Động Dài 210 Mét

Hạng mục then chốt của dự án là hệ thống băng tải treo tự động dài khoảng 210 mét. Sản phẩm nhôm đúc được gá chắc chắn và treo trên băng tải, di chuyển liên tục qua toàn bộ các công đoạn xử lý, sơn, rửa và sấy.

• Tốc độ vận hành: ~2 m/phút
• Thiết kế: Đảm bảo sản phẩm đi qua đúng trình tự và thời gian xử lý tại mỗi khu vực

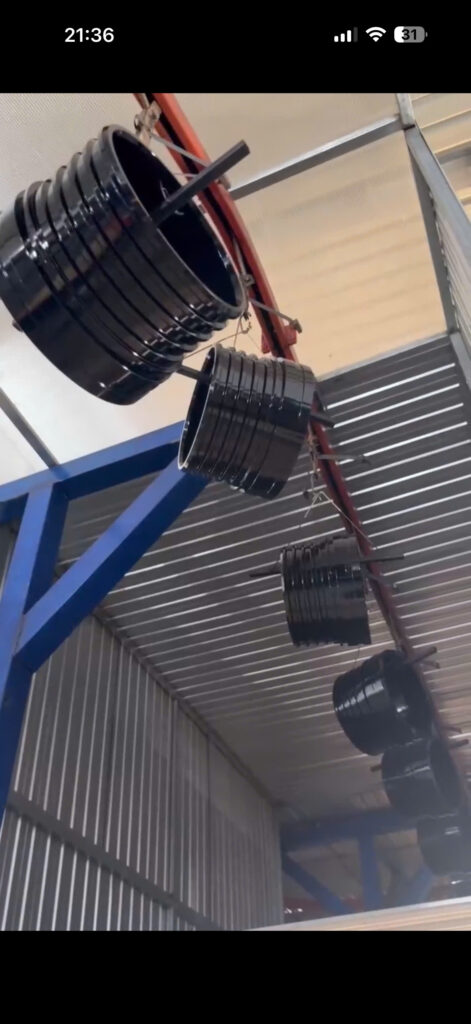

Thiết Kế Gá Treo Chuyên Dụng Cho Nhôm Đúc

Đối với sản phẩm nhôm đúc dạng vòng, thiết kế gá treo đóng vai trò quan trọng trong hiệu quả dây chuyền:

• Giữ sản phẩm ổn định khi vận chuyển qua các bể công nghệ
• Tạo điều kiện tiếp xúc điện tối ưu trong công đoạn ED
• Hỗ trợ thoát nước và rửa sạch sau sơn hiệu quả

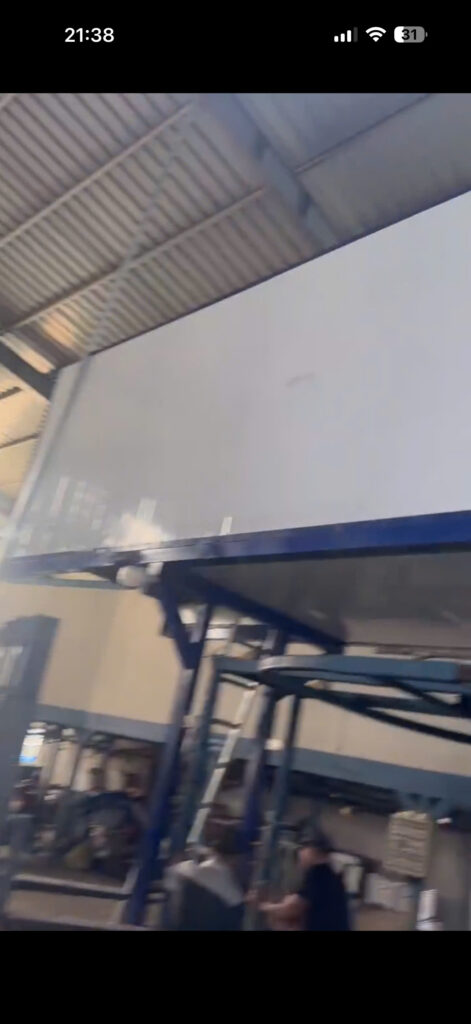

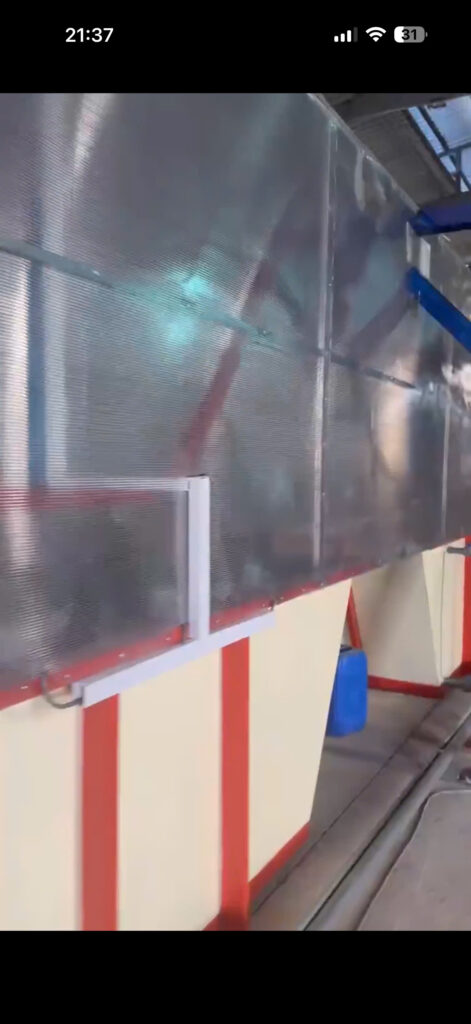

Lò Sấy Tự Động Dài 20 Mét

Sau công đoạn sơn và rửa, sản phẩm được đưa vào lò sấy tự động để hoàn thiện lớp phủ:

• Chiều dài: ~20 mét, thiết kế dạng quay đầu tối ưu không gian nhà xưởng
• Đầu đốt vô cấp: Điều chỉnh công suất gia nhiệt linh hoạt theo yêu cầu
• Nhiệt độ thiết kế: Lên đến 200°C
• Chức năng: Đóng rắn màng sơn ED epoxy, đảm bảo độ bền và thẩm mỹ thành phẩm

Hệ Thống Điều Khiển Và Tự Động Hóa

Toàn bộ dây chuyền sơn ED-Coating được tích hợp hệ thống tủ điều khiển tập trung, giúp:

• Theo dõi và điều chỉnh hoạt động của từng thiết bị theo yêu cầu sản xuất
• Giảm phụ thuộc vào thao tác thủ công
• Tạo sự ổn định trong quá trình sản xuất liên tục, 24/7

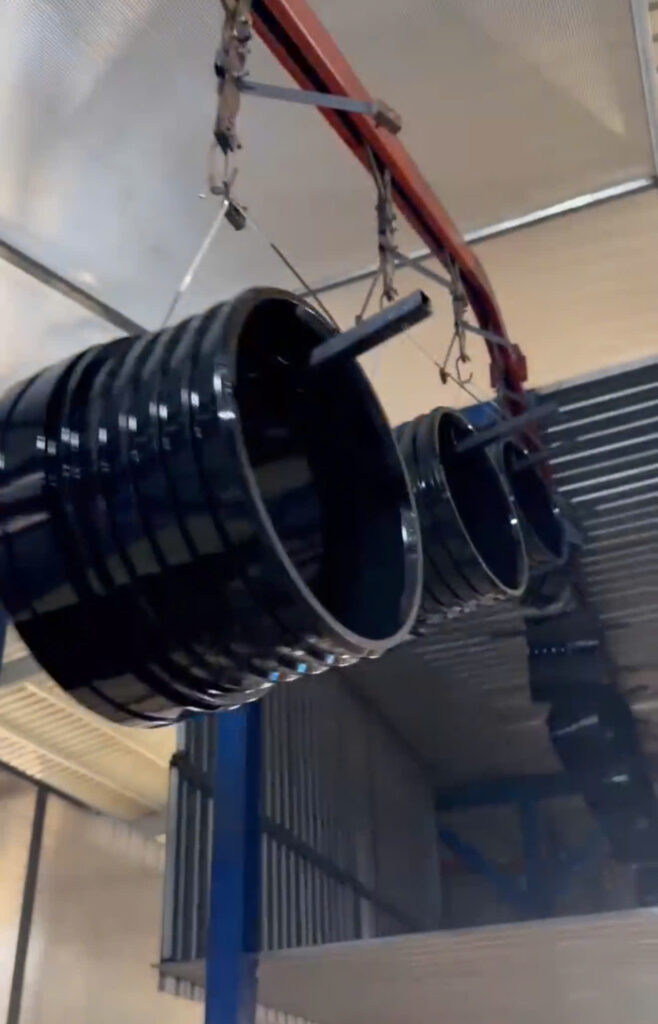

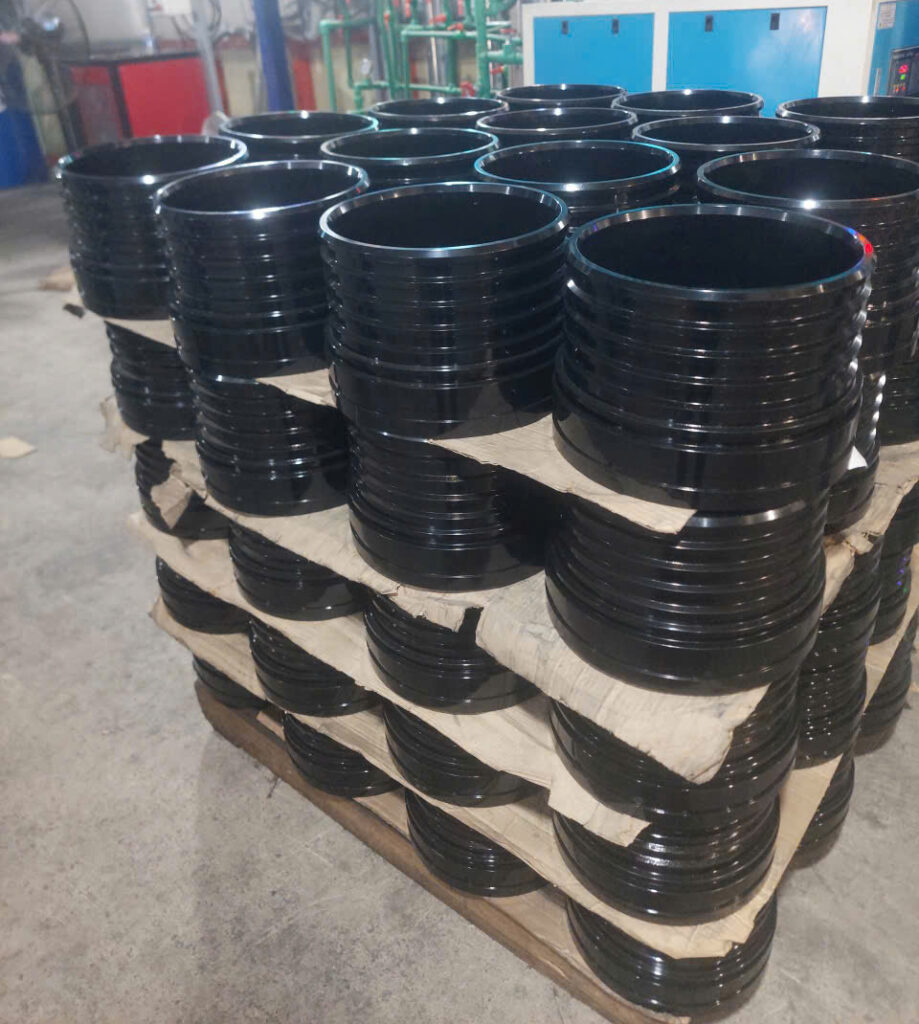

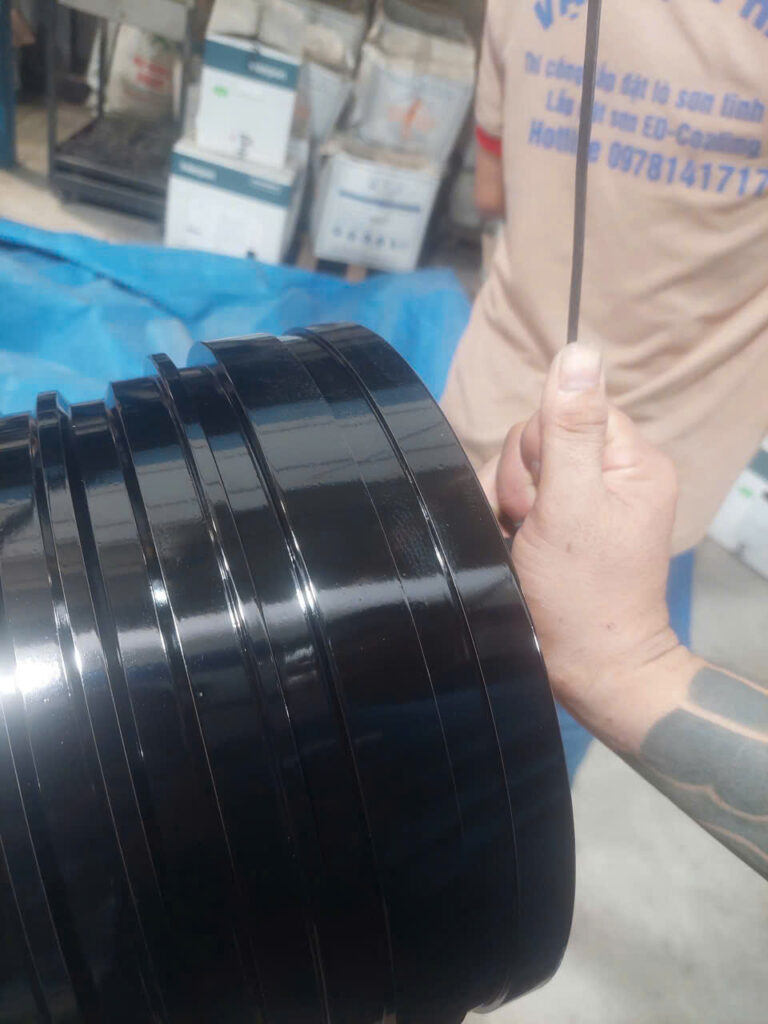

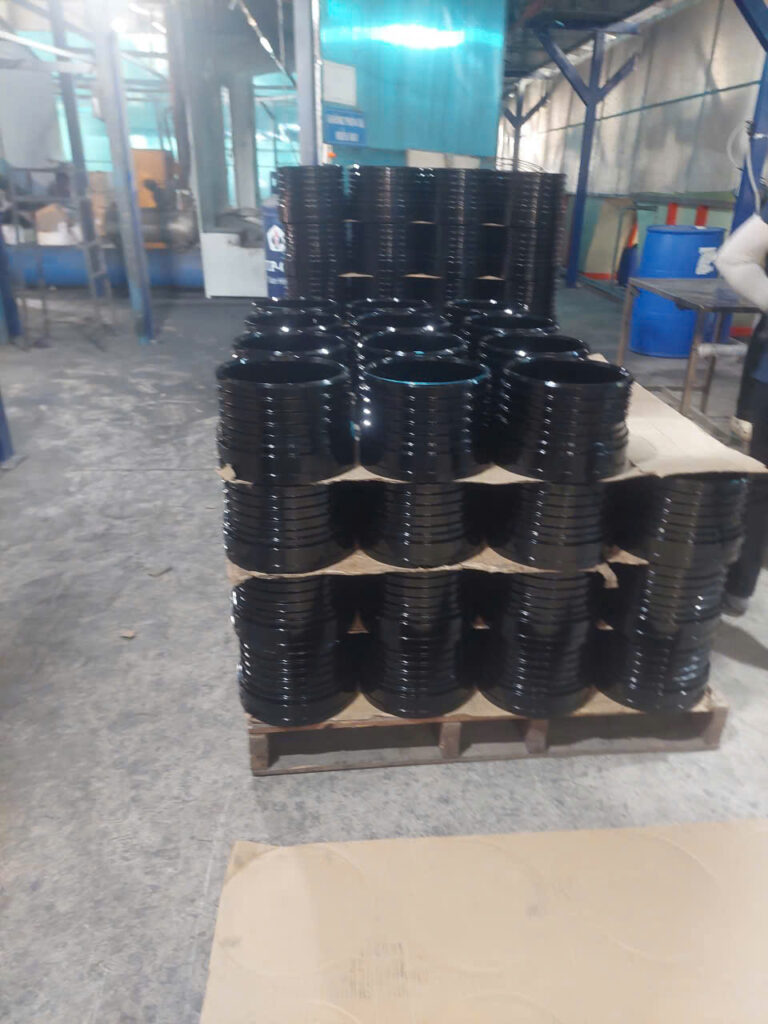

Thành Phẩm Sơn ED Epoxy Màu Đen

Sau khi hoàn thành đầy đủ các công đoạn xử lý bề mặt, sơn điện di, rửa UF và sấy, sản phẩm nhôm đúc đạt chất lượng cao với:

• Bề mặt đen bóng, đồng đều
• Lớp phủ ED epoxy bám dính tốt, bảo vệ chống ăn mòn
• Thẩm mỹ đạt chuẩn, phù hợp yêu cầu công nghiệp
• Khả năng phủ xuất sắc ngay cả với chi tiết có nhiều gờ, hình dạng phức tạp dạng vòng

Tại Sao Chọn Giải Pháp Đồng Bộ Của Vạn Lợi Pháp?

Điểm nổi bật của dự án là hệ thống được triển khai theo hướng đồng bộ từ thiết bị công nghệ đến hệ thống vận chuyển và sấy. Vạn Lợi Pháp cung cấp giải pháp tổng thể trọn gói:

Thiết kế dây chuyền
    ↓
Bể xử lý bề mặt
    ↓
Bể sơn ED + Chỉnh lưu
    ↓
Hệ thống UF
    ↓
Hệ thống DI & Rửa
    ↓
Lọc tuần hoàn + Chiller
    ↓
Băng tải tự động
    ↓
Lò sấy công nghiệp
    ↓
Thành phẩm chất lượng cao

Lợi ích cho doanh nghiệp:

• Thuận tiện vận hành và bảo trì
• Kiểm soát quy trình sản xuất tập trung
• Tối ưu chi phí đầu tư và vận hành
• Đảm bảo chất lượng đầu ra ổn định, đồng đều
